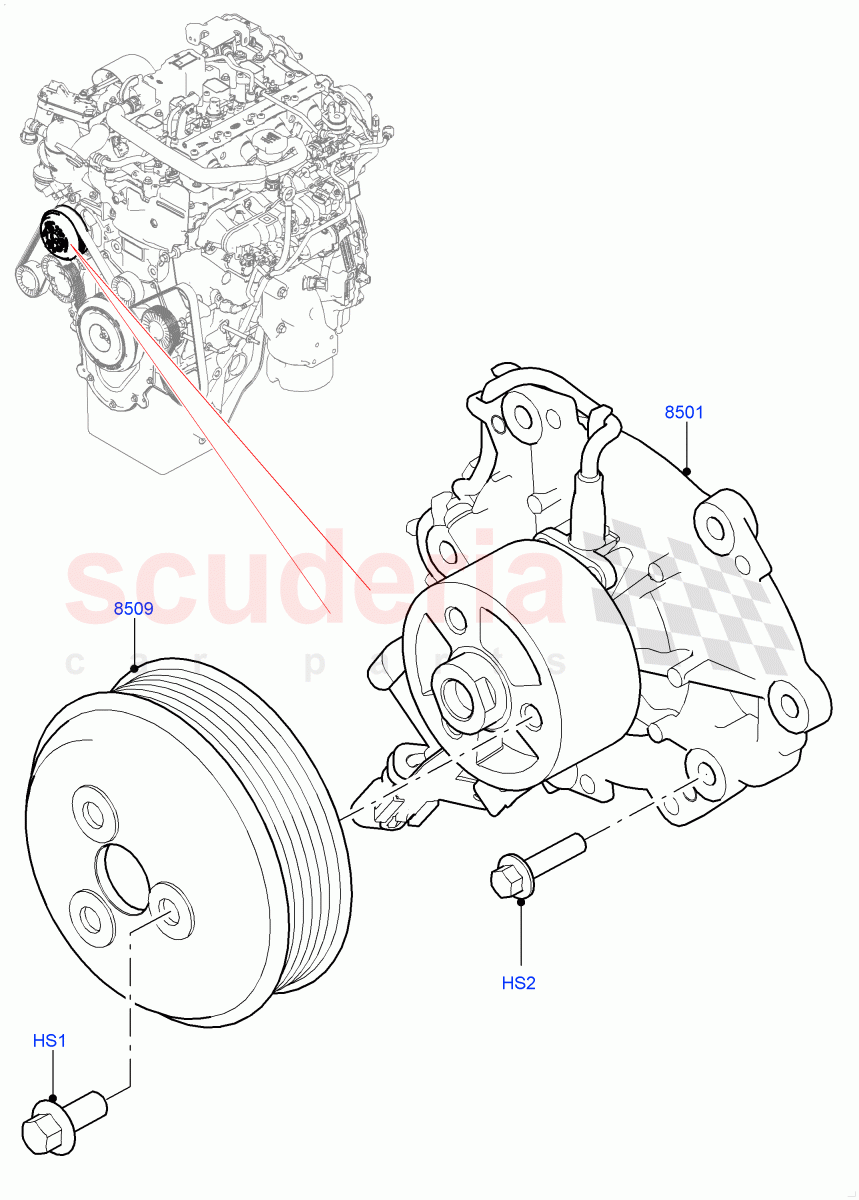

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

A COMMANDER

INFOS SVP

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	FS108186	VIS - TÊTE CYLINDRIQUE	€1.84	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR073655	VIS	€1.31	EN STOCK

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR100929	POULIE - POMPE À EAU	€60.31	A COMMANDER

Voir tout

0 Pièces (€0.00)

Avertissement: Plusieurs variantes de la même pièce peuvent être sélectionnées pour le(s) article(s) :

#	Pièce Numéro	Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma
HS1	FS108186	VIS - TÊTE CYLINDRIQUE	FS108186 VIS - TÊTE CYLINDRIQUE M8 X 18MM, POULIE, POMPE À EAU / DE : JA000001 JA000001	€1.84	3
HS2	LR073655	VIS EN STOCK	LR073655 VIS TÊTE HEXAGONALE, M6 X 20MM / À PARTIR DE : JA000001 JA000001 EN STOCK	€1.31	6
8501	LR154597	POMPE - EAU EN STOCK	LR154597 POMPE - EAU DE : JA000001 / A : KA552206 EN STOCK	€301.72	1
8501	LR154597	POMPE - EAU EN STOCK	LR154597 POMPE - EAU DE : JA000001 / A : KA552206 KA552207 / A : MA434735 EN STOCK	€301.72	1
8501	LR154597	POMPE - EAU EN STOCK	LR154597 POMPE - EAU DE : MA434736 EN STOCK	€301.72	1
8509	LR100929	POULIE - POMPE À EAU	LR100929 POULIE - POMPE À EAU DE : JA000001	€60.31	1
