Trouvez votre pièce

Voir tout

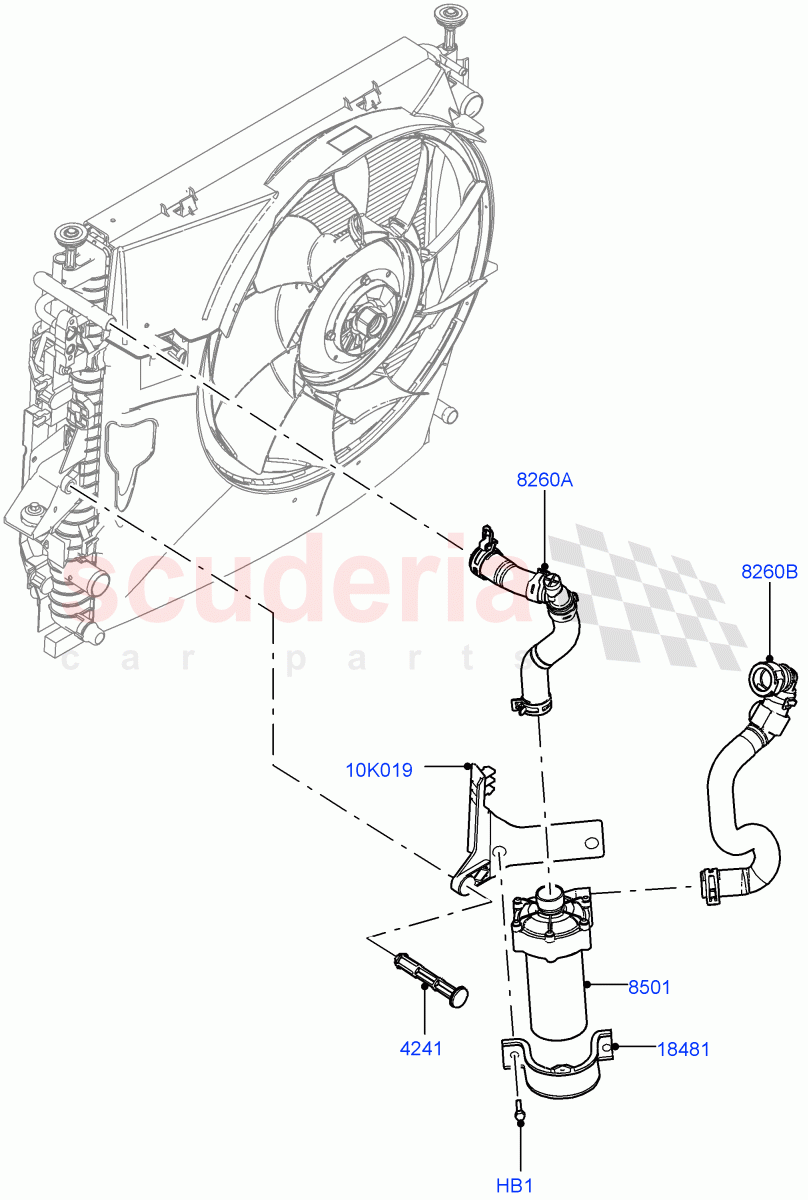

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

A COMMANDER

INFOS SVP

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR018706	VIS	€0.85	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR019005	PIN	€4.26	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	PEB500010	POMPE - EAU	€242.36	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR019004	COLLIER - MONTAGE DE LA POMPE À EAU	€5.70	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR016324	HOSE - RADIATOR	€37.30	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR016320	TUYAU - EAU	€34.94	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR019006	SUPPORT - SUPPORT DE POMPE	€16.32	A COMMANDER

Voir tout

0 Pièces (€0.00)

Avertissement: Plusieurs variantes de la même pièce peuvent être sélectionnées pour le(s) article(s) :

#	Pièce Numéro	Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma
HB1	LR018706	VIS	LR018706 VIS M6 X 12MM / À PARTIR DE : AA000001	€0.85	2
10K019	LR019006	SUPPORT - SUPPORT DE POMPE	LR019006 SUPPORT - SUPPORT DE POMPE A PARTIR DE : JA000001 AA000001	€16.32	1
4241	LR019005	PIN	LR019005 PIN POMPE À EAU / DE : AA000001	€4.26	1
8260A	LR016324	HOSE - RADIATOR	LR016324 HOSE - RADIATOR ENTRÉE, POMPE À EAU / DE : AA000001	€37.30	1
8260B	LR016320	TUYAU - EAU	LR016320 TUYAU - EAU SORTIE, POMPE À EAU / DE : AA000001	€34.94	1
8501	PEB500010	POMPE - EAU	PEB500010 POMPE - EAU AUXILIAIRE / DE : AA000001	€242.36	1
18481	LR019004	COLLIER - MONTAGE DE LA POMPE À EAU	LR019004 COLLIER - MONTAGE DE LA POMPE À EAU POMPE À EAU / DE : AA000001	€5.70	1
