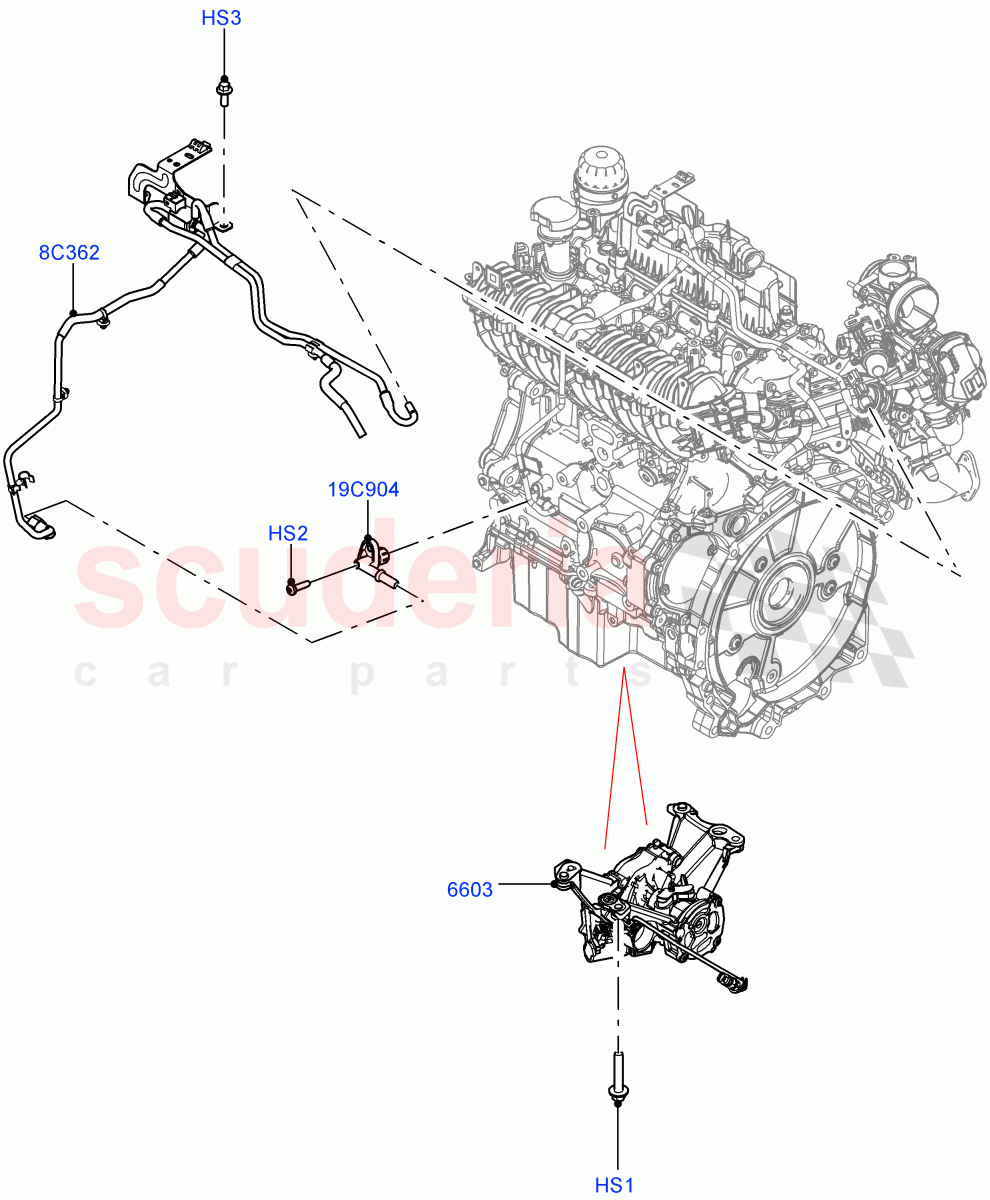

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

A COMMANDER

INFOS SVP

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR073649	VIS	€2.06	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR073666	VIS	€1.17	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR108591	BOULON	€0.87	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR139682	TUYAU - VACUUM	€170.48	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR148201	CONNECTEUR - TUBE À VIDE	€44.06	A COMMANDER

Voir tout

0 Pièces (€0.00)

Avertissement: Plusieurs variantes de la même pièce peuvent être sélectionnées pour le(s) article(s) :

#	Pièce Numéro	Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma
HS1	LR073649	VIS	LR073649 VIS M8 X 40MM / À PARTIR DE : MH000001 MH000001	€2.06	4
HS2	LR073666	VIS	LR073666 VIS M5 X 20MM, CONNECTEUR À VIDE / À PARTIR DE : MH000001 MH000001	€1.17	1
HS3	LR108591	BOULON	LR108591 BOULON M6 X 16MM, HARNAIS D'ASPIRATION PRINCIPAL / DE : MH000001	€0.87	2
8C362	LR139682	TUYAU - VACUUM	LR139682 TUYAU - VACUUM HARNAIS DE DÉPRESSION PRINCIPAL / DE : MH000001	€170.48	1
19C904	LR148201	CONNECTEUR - TUBE À VIDE	LR148201 CONNECTEUR - TUBE À VIDE DE : MH000001	€44.06	1
6603	LR139790	POMPE - HUILE	LR139790 POMPE - HUILE DE : MH000001 / A : MH155376	€543.28	1
6603	LR163189	POMPE - HUILE	LR163189 POMPE - HUILE A PARTIR DE : MH155376 MH155377	€492.36	1
