Name: Electrical Wiring - Engine And Dash (Engine) (5.0L OHC SGDI NA V8 Petrol - AJ133) ((V) FROMAA000001)
Rating: 5.0 (1 reviews)

Electrical Wiring - Engine And Dash (Engine) (5.0L OHC SGDI NA V8 Petrol - AJ133) ((V) FROMAA000001) of Land Rover Land Rover Discovery 4 (2010-2016) [2.7 Diesel V6]

Voir tout

Land Rover Discovery 4 (2010-2016) [2.7 Diesel V6] - CABLAGE ELECTRIQUE - MOTEUR ET TABLEAU DE BORD (MOTEUR) (5.0L OHC SGDI NA V8 PETROL - AJ133) ((V)...

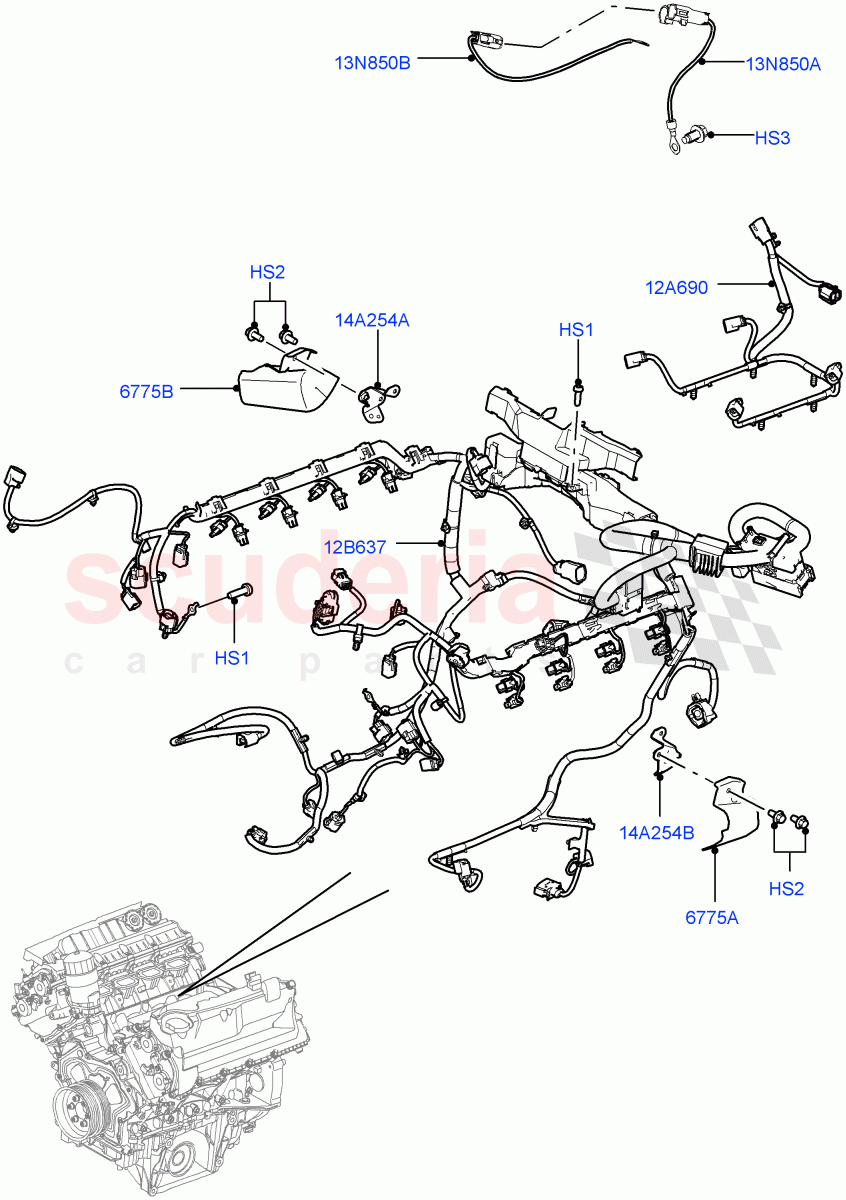

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

A COMMANDER

INFOS SVP

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR010904	VIS	€1.01	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	FA106126	VIS	€0.38	EN STOCK

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4556037	VIS	€0.62	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR011500	BOUCLIER THERMIQUE - CONNECTEUR	€91.71	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR014009	BOUCLIER THERMIQUE	€11.91	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR011950	FIL - CAPTEUR DE CLIQUETIS	€193.68	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR014007	CÂBLE	€670.98	A COMMANDER
	LR020224	CÂBLE	€1,881.94	A COMMANDER
	LR044092	CÂBLAGE - MOTEUR	€1,690.10	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR018461	CÂBLE	€16.91	A COMMANDER
	LR020129	CÂBLE	€16.91	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR018462	CÂBLE	€16.91	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR012054	SUPPORT - CÂBLAGE	€3.86	A COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	LR012055	SUPPORT - MONTAGE DE CÂBLE	€5.51	A COMMANDER

Voir tout

Diagramme Tapotez pour agrandir

#	Pièce Numéro	Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma
HS1	LR010904	VIS	LR010904 VIS M6 X 20MM / DE : AA000001	€1.01	1
HS2	FA106126	VIS EN STOCK	FA106126 VIS BOUCLIER THERMIQUE, TÊTE HEXAGONALE, M6 X 12MM / DE : AA000001 AA000001 EN STOCK	€0.38	2
HS3	4556037	VIS	4556037 VIS TÊTE HEXAGONALE, M10 X 16MM / À PARTIR DE : AA000001 AA000001	€0.62	1
12A690	LR011950	FIL - CAPTEUR DE CLIQUETIS	LR011950 FIL - CAPTEUR DE CLIQUETIS KNOCK SENSOR / FROM : AA000001	€193.68	1
12B637	LR014007	CÂBLE	LR014007 CÂBLE MOTEUR / DE : AA000001 / A : AA521822	€670.98	1
12B637	LR020224	CÂBLE	LR020224 CÂBLE MOTEUR / DE : AA521823 / AU : CA640920	€1,881.94	1
12B637	LR044092	CÂBLAGE - MOTEUR	LR044092 CÂBLAGE - MOTEUR MOTEUR / DE : CA640921	€1,690.10	1
13N850A	LR018461	CÂBLE	LR018461 CÂBLE FIL DE TERRE AU CORPS, A LA CULASSE / DE : AA000001 / VERS : AA523020	€16.91	1
13N850A	LR020129	CÂBLE	LR020129 CÂBLE FIL DE TERRE VERS LA CARROSSERIE, VERS LA CULASSE / DE : AA523021	€16.91	1
13N850B	LR018462	CÂBLE	LR018462 CÂBLE CÂBLE DE MISE À LA TERRE DE LA CARROSSERIE / DE : AA000001	€16.91	1
14A254A	LR012054	SUPPORT - CÂBLAGE	LR012054 SUPPORT - CÂBLAGE RH, CONNECTEUR / DE : AA000001	€3.86	1
14A254B	LR012055	SUPPORT - MONTAGE DE CÂBLE	LR012055 SUPPORT - MONTAGE DE CÂBLE LH, CONNECTOR / FROM : AA000001	€5.51	1
6775A	LR011500	BOUCLIER THERMIQUE - CONNECTEUR	LR011500 BOUCLIER THERMIQUE - CONNECTEUR LH, CONNECTOR / FROM : AA000001	€91.71	1
6775B	LR014009	BOUCLIER THERMIQUE	LR014009 BOUCLIER THERMIQUE RH, CONNECTEUR / DE : AA000001	€11.91	1

Cablage Electrique - Moteur Et Tableau De Bord (Moteur) (5.0L Ohc Sgdi Na V8 Petrol - Aj133) ((V)...

Land Rover Discovery 4 (2010-2016) [2.7 Diesel V6]

Land Rover Discovery 4 (2010-2016) [2.7 Diesel V6] - CABLAGE ELECTRIQUE - MOTEUR ET TABLEAU DE BORD (MOTEUR) (5.0L OHC SGDI NA V8 PETROL - AJ133) ((V)...
